产品特性
全接口 高性能 高配置 无线连接 可扩展 4K-HDMI
SDI、AHD、VGA8×1080P or 2×4K
同步实时编解码2GB DDR3
256MB Nand Flash通用4G模块
双频WIFI+BT4.0可扩展触摸屏
音频板、电池组等

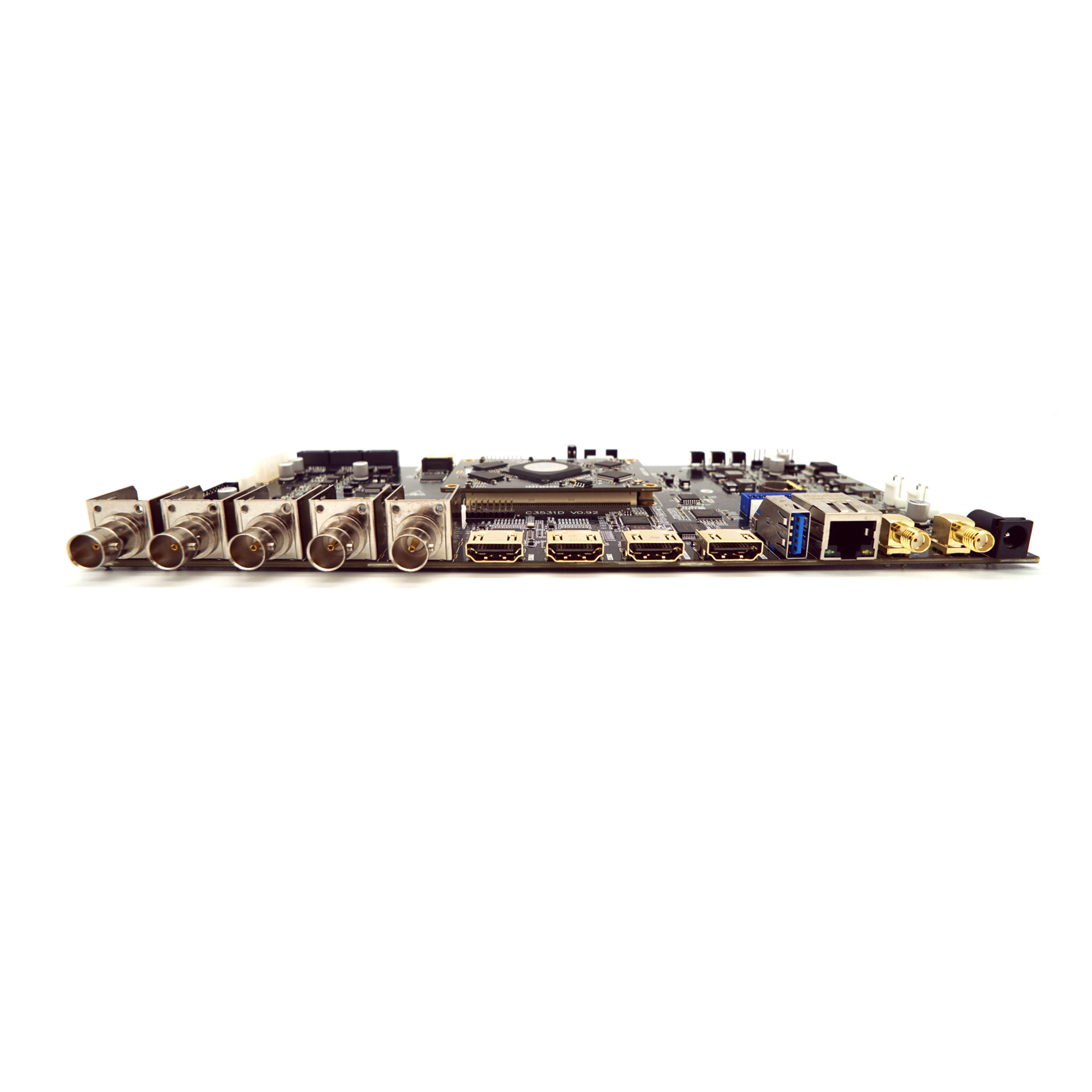

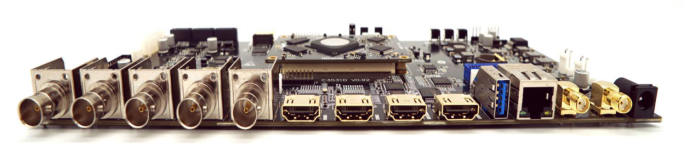

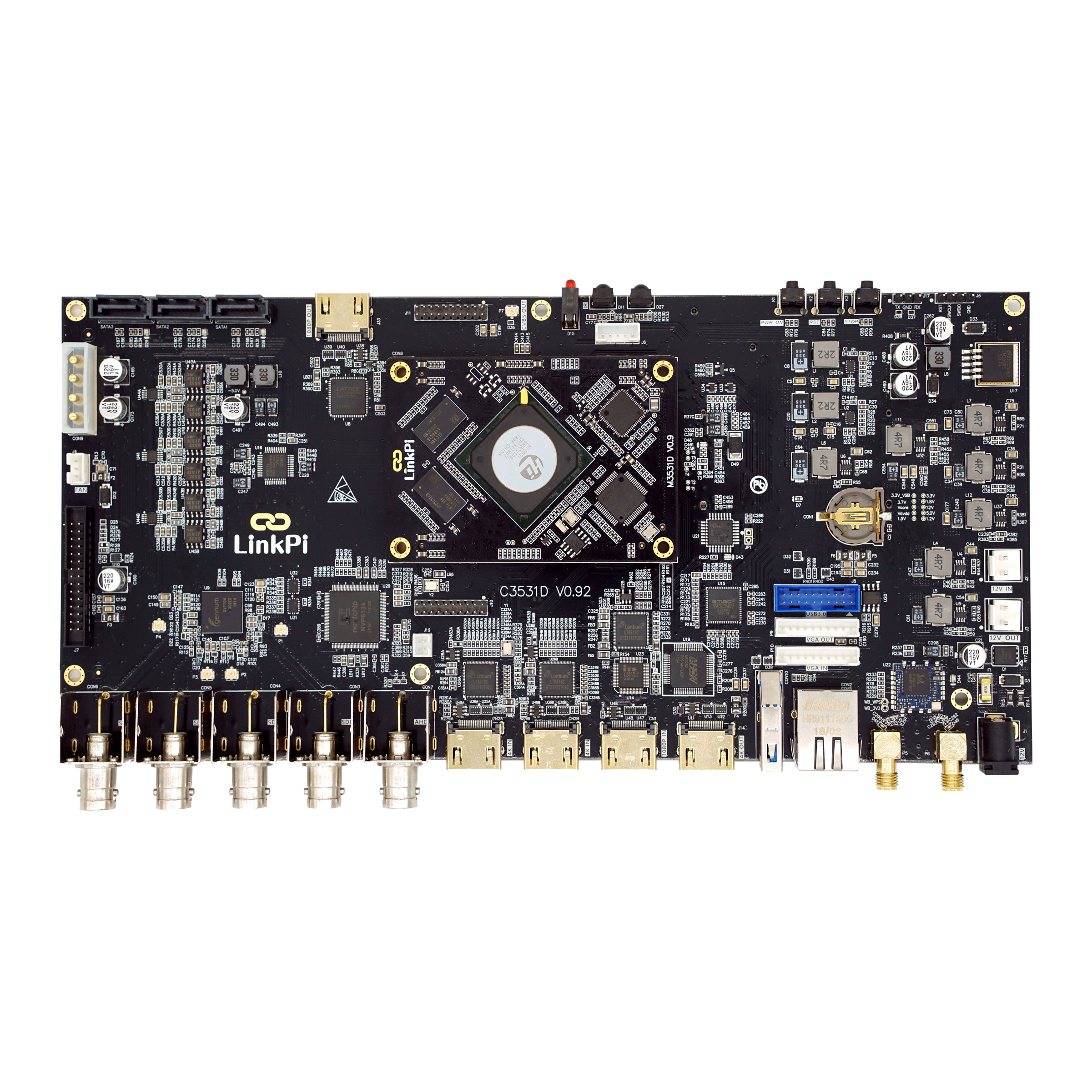

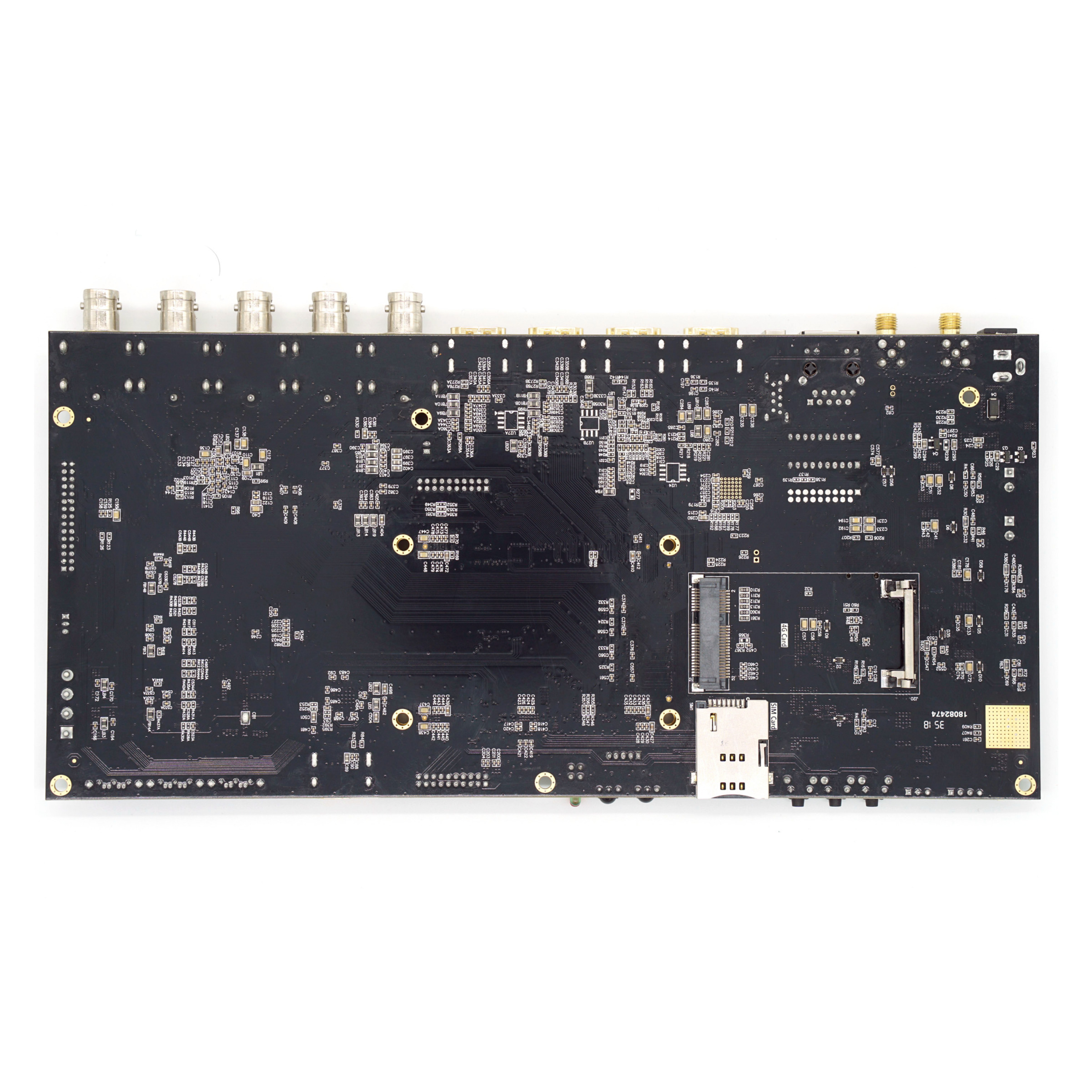

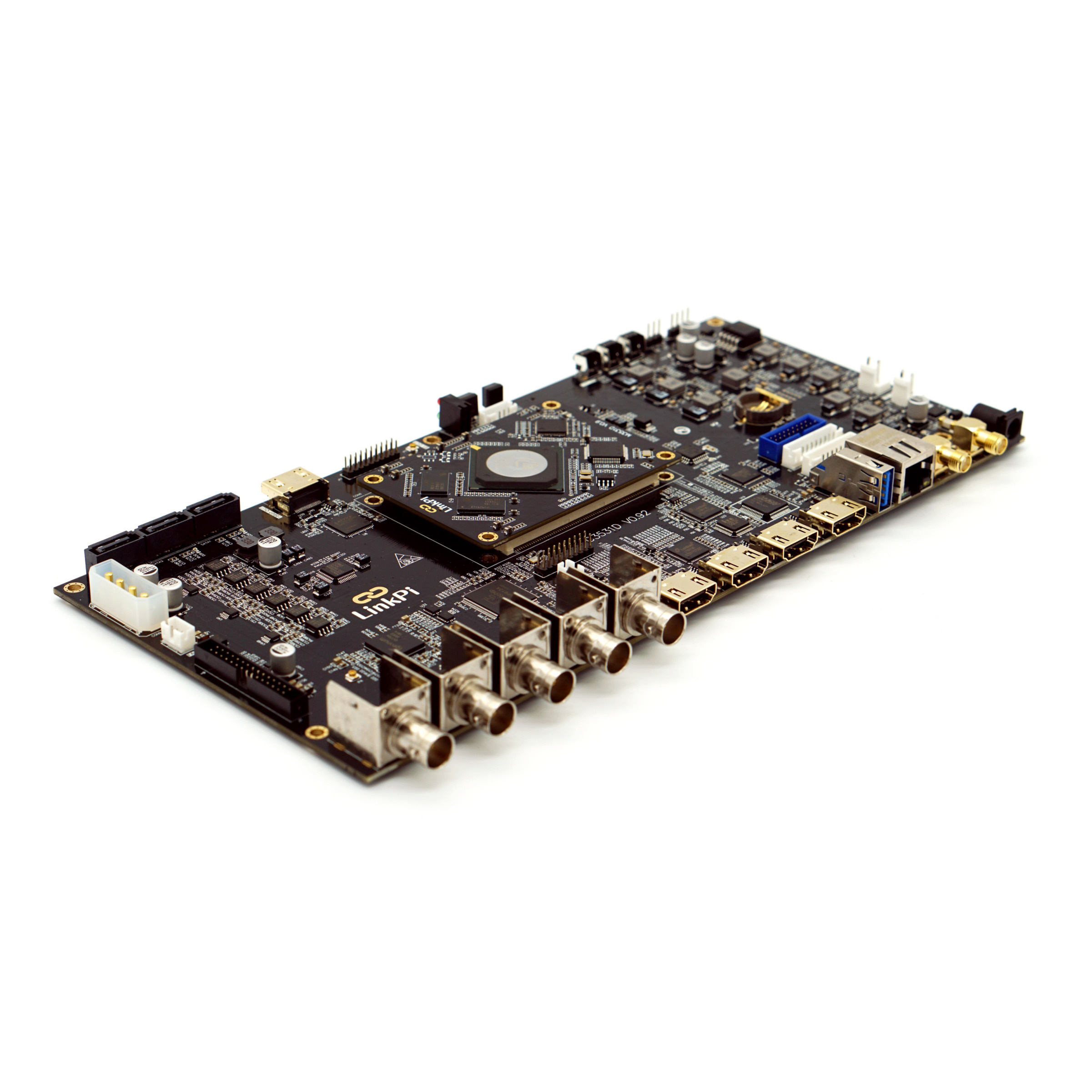

接口布局
性能参数
核心性能
主芯片: | Hi3531DV100 |
CPU: | ARM Cortex A9 双核@1.4GHz |
内存: | 2GB DDR3 |
Flash: | 256MB Nand Flash |
输入接口
- | HDMI×2 最高支持4K@30,带音频 |
- | SDI×4 最高支持1080P60,最后一路带音频 |
- | VGA/HDMI二选一接口,自动切换,最高支持1080P60 |
- | AHD接口 最高支持1080P30 |
输出接口
- | 前置HDMI×1 支持4K |
- | 后置HDMI×1 支持1080P |
- | 内置VGA插针×1 支持1080P |
- | CVBS×1 |
- | SDI环出×4 |
编解码性能
- | 8×1080P@30+8×D1@30 h264/h265编码 |
- | 2×4K@30+2×1080P@30 h264/h265编码 |
- | 8×1080P@30 or 2×4K@30 h264/h265解码 |
- | 4×1080P@30 mjpeg编码/解码 |
- | 支持H264+ (智能多参考帧、AVBR) |
- | 最大码率40Mbps |
其他
网络: | 千兆有线网、双频WIFI、4G模块、蓝牙 |
存储: | SATA×3 |
音频: | 音频板专用扩展接口 |
单片机: | STM32F103RBT |
排针: | GPIO、PWM、UART、I2C、SPI、USB、I2S/PCM |
其他: | 按键×3,USB3.0×1 |
电源: | DC12V,典型功耗20W,最大功耗35W,建议使用12V5A |
板卡尺寸
注:开发资料中包含PCB定位图,请以实际测量为准。
示例教程
我们精心制作了丰富的示例教程,涵盖音视频输入输出、音视频编解码、截图、串流、录制、视频混合、特效叠加、USB摄像头、GPIO操作、电源管理、触屏操作、OLED屏控制等环节,帮您扫除产品开发过程中可能遇到的一切难题。我们将持续更新示例工程与教程。
项目地址
教程文档
LinkSVP
为方便用户开发机器视觉、AI领域的产品,我们开发了LinkSVP框架,简化上下游开发流程,让开发者专注于核心算法。同时,制作了若干示例程序,帮助用户轻松上手。即使在具备NNIE单元的方案上,我们提供了针对嵌入式优化加速的工具,也能运行深度学习算法。
项目地址
教程文档
开发环境
我们已经将常见的第三方库交叉编译并放在虚拟机中,方便用户开发使用。
- 开发框架: QT5
- 媒体相关: ffmpeg、fdkaac、lame、alsa
- WEB开发: php、nginx(nginx-rtmp+http-flv)
- 网络相关: iperf、ppp、wpa、hostap、iw、libnl、ssl
- 图形处理: Opencv、NCNN
- 其他: freetype、icu、libts、zlib、libxml....
开源软件
为了展示评估板的基本能力,方便用户在着手开发之前能够充分评估该方案,我们制作了一款“编码器系统”,以通用编码器的形态展示了方案的全部接口能力与编解码性能。该产品完全开源,包括主程序源代码、文件系统、网页源码等。
如用户的目标产品与该开源产品近似,可以直接在该产品源码的基础上进行修改。
项目地址
说明书
开发模式
该产品可直接使用海思官方SDK开发,且核心硬件完全兼容,可以直接使用官方提供的内核、uboot等,无需修改任何一行代码。
在此基础上,LinkPi提供了更加快捷方便的LinkSDK,不仅降低了学习难度,还提供了更丰富的扩展功能。
项目地址
SDK文档
技术支持
我们将分配专业的工程师为您进行一对一技术支持,技术支持团队由具备丰富行业经验的工程师组成,会全力为您解答产品开发过程所有环节可能遇到的问题。
