1. 多机位直播的需求

在一些较大型的活动，我们经常看到一个摄像机取主持人画面，几个摄像机取活动现场的画面，进行多画面直播，感觉特别高大上，这就是多机位直播。现在做手机游戏直播的，其实也是需要多机位直播的，最简单的就是双机位直播，例如边玩边讲解，此时也需要搞个画中画来直播，这样就更容易吸引眼球。其实要搞双机位画中画直播，不需要很昂贵的设备就可以做得到的。

2. 双机位手机游戏直播硬件需求

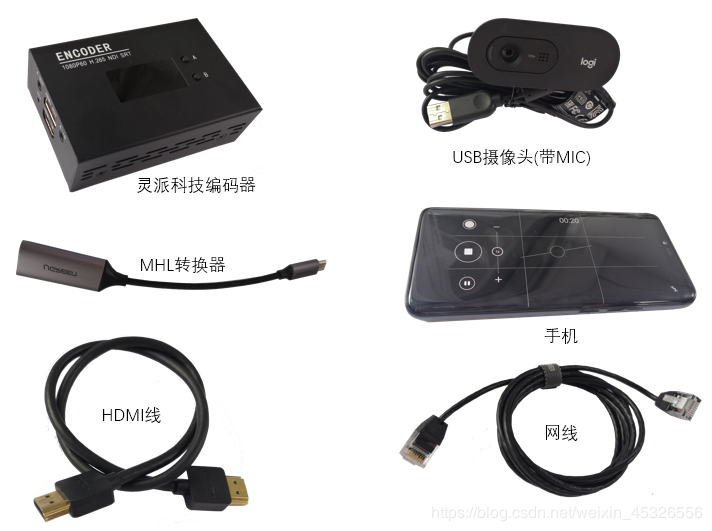

要进行双机位手机游戏直播，需要下面的硬件设备：1.灵派科技编码器，2.安卓手机MHL转换器(若是苹果手机需要苹果HDMI转换器)，3.普通USB UVC摄像头（最好带MIC，这样可以进行语音讲解直播），4.HDMI线，5.网线，6.手机；如下图所示：

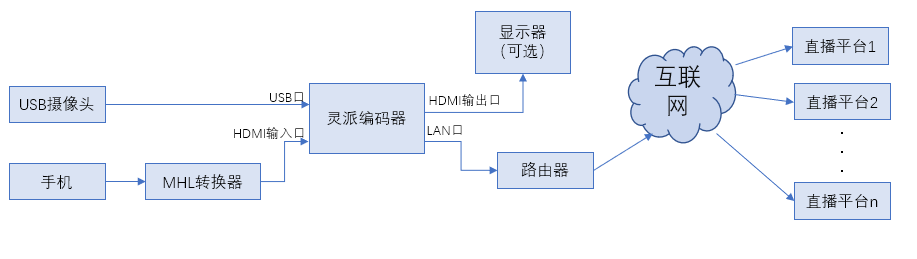

3. 硬件连接示意图

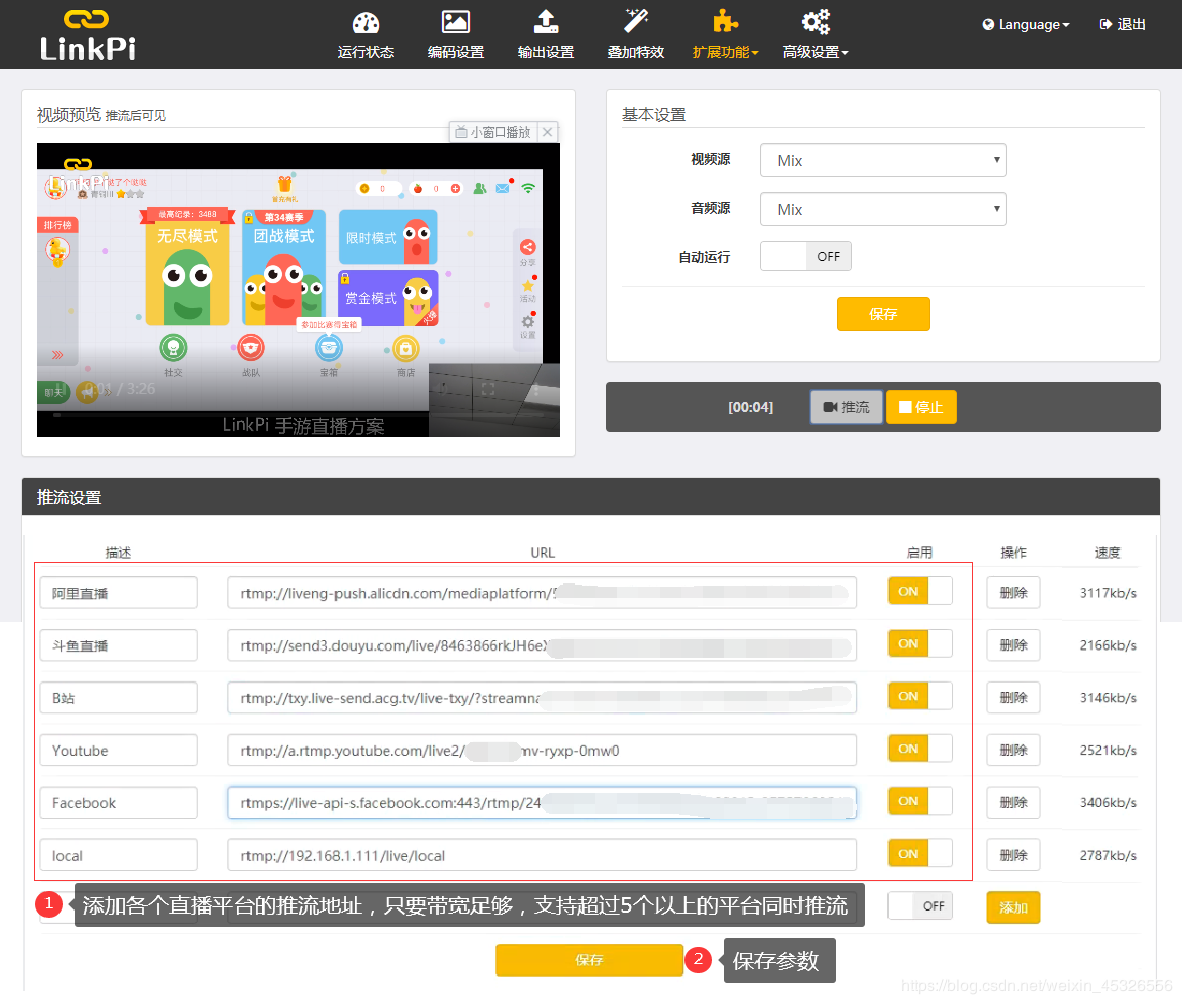

硬件连接示意如下图所示。从下图可以看出，这个双机位手机游戏直播还能支持多平台同时直播呢，这对刚入行的直播小鲜肉来说，应该是个好消息，鸡蛋分开放在多个篮子，不会一条道走到黑，西方不亮东方亮。

4. 实际操练

4.1 设备连接

如下图所示，把下面的设备连接起来：

手机-->[MHL转换器/苹果HDMI转换器]-->编码器(HDMI-IN)
编码器(HDMI-OUT)-->显示器(可以不接)
USB摄像头(最好是带麦克风的)-->编码器(USB)
连接网线、电源

4.2 编码器设置

在PC的浏览器里输入编码器的IP，进入编码器的后台配置，进行参数配置。

4.2.1 编码参数设置

选择编码设置，进入编码设置页面，打开编码参数中的USBCam通道的开关，为了达到更流畅的效果，建议把编码帧率设为60fps，如下图所示：

4.2.2 视频混合设置

由于我们需要画中画，需要到视频混合设置里配置一下画中画。视频混合设置是扩展功能里的子菜单。视频混合布局选择"画中画"或"自定义"，布局设定中选择HDMI和USBCam两个通道，并点亮"小喇叭"(点亮小喇叭是把该通道的声音直播出去)。自定义布局可以很方便调整画中画的相对位置，像下图所示，自定义布局为：[{"x":0,"y":0,"w":1,"h":1,"index":0},{"x":0.75,"y":0.75,"w":0.25,"h":0.25,"index":1}]
